南方ML垂准仪

南方ML垂准仪

分享
  • 产品详情
  • 产品参数

南方垂准仪

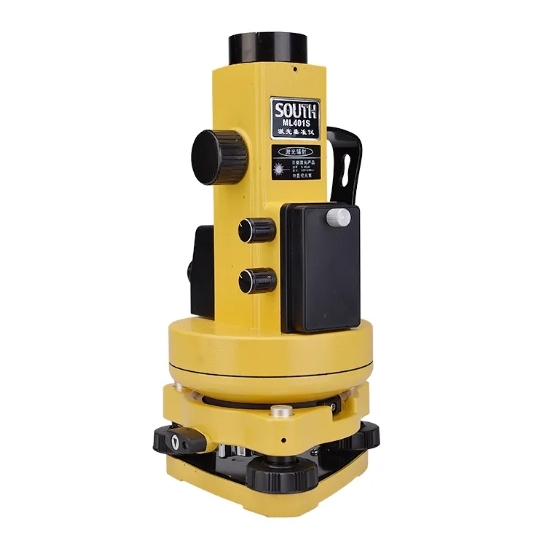

ML401S


ML401S激光垂准仪，最短视距0.5m，对点误差0.5mm/1.5mm，激光光斑在40m处光斑直径≤4mm、在100m处光斑直径≤5mm，激光有效射程白天150m、夜间500m，激光光轴与视准轴同轴误差≤5″。ML401S激光垂准仪工作效率高、操作简便，各项参数均满足桥墩施工测量要求，且广泛应用于建筑施工、工程安装、工程监理、变形观测等。



激光垂准仪根据光学准直原理，利用半导激光器产生一套与望远镜视准轴重合的可见激光束，通过人眼直接观测。


仪器激光系统的激光轴与望远镜视准轴严格同心、同焦、同轴，望远镜照准目标时，在目标处可产生一可见的红色小斑，同时具有上下打光的特点。


功能&特征

◆可通过基座上的5/8英寸螺纹与三角架连接

◆垂直上下两线激光

◆操作简单，使用方便

◆密封、防尘

◆广泛应用于建筑施工、工程安装、工程监理、变形观测。


技术参数

◆ 精度

1/45000

光学

◆ 有效孔径

30mm

◆ 放大率

25X

◆ 视场角

1°30＇

◆ 最短视距

0.5m

◆ 成像

倒像

激光

◆ 波长

635nm

◆ 激光等级

Class ⅢA

◆ 激光下对点

◆ 最短视距

0.5m

◆ 对点误差

0.5mm/1.5m

激光有效射程

◆ 白天

150m

◆ 夜间

500m

激光光斑

◆ 40m光斑

最大4mm

◆ 100m光斑

最大5mm

◆ 视准轴与竖轴同轴误差

≤2″

◆激光光轴与视轴同轴误差

≤5″

其他

◆ 工作温度

-10°C—+40°C

◆ 重量

2.8kg

◆ 电源

2节五号电池
